立式砂磨機

發布日期： 2023-06-14 16:41:30 閱讀量： 177

砂磨機又稱珠磨機，主要用于化工液體產品的濕法研磨，根據使用性能大體可分為臥式砂磨機、籃式砂磨機、立式砂磨機等。

型號規格：: SK 10-120L、SW 5-45L

非標定制：: 支持

性能特點：: 結構簡單、起動平穩、連續生產效率高、清洗容易、操作簡單

物料處理：: 液體或粉狀固體物料的分散研磨

可選功能：: 材質，電機

業務咨詢熱線：: 13829720947

產品詳情
聯系騰豐

一、砂磨機概述

型號：SK（立式砂磨機）、SW（臥式砂磨機）

容量可選：10-120L（立式砂磨機）、5-45L（臥式砂磨機）

材質：不銹鋼、半不銹鋼

磨礦介質：液體、干粉

應用領域：油漆涂料、染料、油漆、農藥、磁帶、造紙、皮革、醫藥、建材、化工等液體或粉狀固體物料的分散研磨。

undefined
立式砂磨機廣泛應用于涂料、染料、油墨、農藥、磁帶、造紙、皮革化工等行業的分散研磨，SK系列立式砂磨機具有結構簡單、起動平穩、送料無級調速、連續生產效率高，換色方便、清洗容易、操作簡單等優點。

砂磨機又稱珠磨機，主要用于化工液體產品的濕法研磨，根據使用性能大體可分為臥式砂磨機、籃式砂磨機、立式砂磨機等。主要由機體、磨筒、砂磨盤（撥桿）、研磨介質、電機和送料泵組成，進料的快慢由進料泵控制。

砂磨機的研磨腔狹窄，撥桿間隙小，研磨能量密集，配合高性能的冷卻系統和自動控制系統，可實現物料連續加工連續出料，提高了生產效率。

二、砂磨機的性能特點

undefined

立式砂磨機的性能特點：

立式砂磨機由機身、主傳動、分散器、進料泵、冷卻系統、電器等部分組成，具有結構簡單、起動平穩、連續生產效率高、換色方便、清晰容易、操作簡單等優點。

臥式砂磨機的性能特點：

臥式砂磨機設計新穎、結構緊湊嚴密、物料在密閉狀態下生產，有效防止了物料的干涸結皮和溶劑揮發。另外該機不用專門的安裝基礎，可以隨時根據需要變更安裝位置。

1.多樣的型號選擇方案：

立式砂磨機根據產量的不同，有20型、30型、40型、60型、80型、120型靈活的選擇方案，滿足客戶不同的需求。

2.靈活的選材方案

砂磨機可采用碳鋼、錳鋼、304不銹鋼、316L不銹鋼鋼、321不銹鋼以及其它材質的鋼材定制，并且不同材質也可以結合使用；

設備選材時區分：與物料接觸部分以及非與物料接觸部分；

砂磨機內部還可以針對性增加如防腐、防粘結、隔離、耐磨等功能性的涂層或保護層；

不銹鋼表面處理分噴砂、拉絲、拋光、鏡面等處理方式，并可分別應用于不同的使用部位。

3.研磨裝置

砂磨機，納米級臥式砂磨機，除立式砂磨機選用普通2-3/3-4mm的玻璃珠外，其他設備均采用0.8-2.4mm的氧化鋯珠

4.驅動裝置

砂磨機根據物料性質、啟動方式、以及運行方式配置不同能力、不同功率、不同輸出轉速的驅動裝置。

驅動電機選擇有：普通電機、防暴電機、變頻電機、節能電機、高防護等級電機、以及異電壓下的電機；

5.廣泛應用：

1、食品工業：可可、巧克力、堅果醬、調味汁、蛋黃醬、調料等；

2、制漆工業：油墨、顏料、漿糊、填料、染料、碳黑；

3、化工行業：藥品、化妝品、植物防護劑、洗滌劑

4、礦產行業：高齡土（瓷土）、陶瓷泥漿、耐火土。

三、砂磨機設備選型

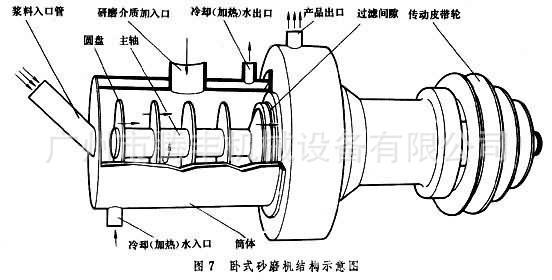

臥式砂磨機結構

參數表（立式和臥式）：

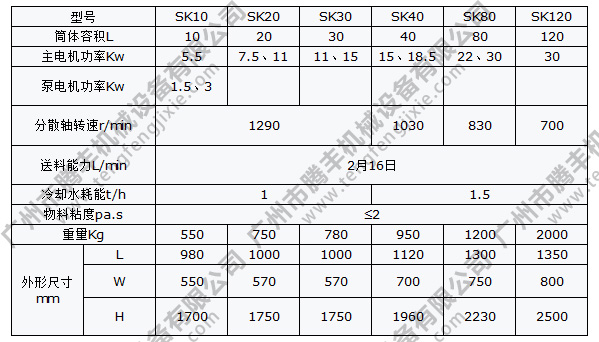

立式砂磨機參數

立式砂磨機參數

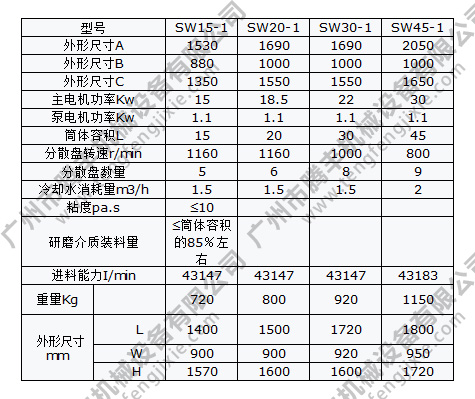

臥式砂磨機參數

注意：本表格參數進攻參考，具體配置依據工藝要求和物料粘度等設計，請?zhí)崆白稍儯?/span>

選型方式：

1、確定每批次混合的物料體積，范圍在0.1-20立方米，選取相應規格的設備。

2、選取設備制作材質，材質分：與物料接觸部分、不與物料接觸部分，設備其它部件保持原有材質。材質依據物料性質、工況要求、衛生等因素決定，常規有碳鋼、304/316L/321不銹鋼材質選定后依據要求確定表面處理要求。

3、根據物料的比重、流動性等性質，以及啟動標準來確定配置的驅動能力。

啟動標準分：重載啟動、空載啟動。

4、依據實際工藝情況，增加輔助功能組件，如噴液、加熱/冷卻、等。

5、設計設備的開口要求，如加料口、清理口、排氣孔等。

6、選擇出料模式以及驅動方式，分手動、氣動、電動。

重要提示：設備的選型是比較重要的環節，應盡可能提供物料的詳細信息，以及工藝安排，以便我公司技術人員為您提供技術服務。

工作原理

經過預分散和潤濕處理的液固混合物，由送料泵將物料由磨筒底部進料閥送入磨筒內和磨筒內的研磨介質一起被高速旋轉的分散器攪拌。使物料中的固體顆粒和研磨介質間產生強烈的剪切撞擊、達到磨細顆粒和分散聚體的目的。研磨分散后的液固懸浮液通過磨筒頂部的篩網流出。

作用和結構

本機是一種應用廣的研磨分散設備，由于不同產品的物料性能、細度要求、工藝條件差異很大，對細度要求可以適量加減研磨介質進行調整。

本機主要有機體、磨筒、分散器、底閥、電機和送料泵組成，進料的快慢有調速電機控制。

●使用說明一、安裝

安裝場所必須長期生產不變，基礎必須牢固。安裝位置要考慮到電器配線、給水和排水的配套、操作維修和保養、通風條件等。

安裝時，主軸、軸心線垂直于水平線，以軸承座下面為準。

試車

1. 做好試車前的準備工作。

2. 檢查各部分安裝是否牢固。

3. 各機的旋轉方向應按箭頭所指方向運轉（應點動試方向）。

4. 檢查冷卻水是否通暢。

5. 三角帶調正適宜再起動，工作50小時后，再調正一次。

6. 從筒體頂部加入研磨介質。

7. 先起動進料泵，輸入物料待頂篩上出料后，方可起動主機。

8. 較長時間停車后，再起動時，往往由于物料中的固體顆粒和研磨介質沉降而“卡”緊分散器，尤其是粘稠性物料在較低溫度時，“剎車”現象尤為嚴重。此時，點動電機不能起動時，應用手在主軸皮帶輪“盤車”輔之，以輸入少量對物料有溶解能力的溶劑，使物料溶稀松動后再起動?？傊荒軓?qiáng)行啟動，以免損壞電器和機體。

9. 停車時間較長，應清理篩網所干結的物料。

10. 清洗分散器，只能輕微地、間歇性地轉動，因?yàn)榉稚⑵骱退ソ橘|(zhì)在清洗液中快速運轉極易磨損破碎。

11. 使用新研磨介質時應進行過篩，以清除雜質破片等異物。
